Гидроизоляция свайного фундамента с ростверком

Свайные основания — самый распространенный тип фундаментных конструкций при строительстве дома на обводненных, заболоченных, подтопляемых участках. Верхний слой грунта в таких местах имеет пониженную несущую способность, поэтому сваи погружают до твердого незамерзающего пласта, чтобы фундамент имел надежную опору. В таких условиях железобетонные и металлические столбы, а также связывающий их ростверк, сильно подвержены разрушающему действию влаги и нуждаются в грамотной обработке гидроизоляционными материалами. Рассмотрим, зачем нужна гидроизоляция для свайного фундамента, оценим типы используемых для этого средств, проанализируем возможные методы проведения изоляционных мероприятий.

Содержание

Для чего требуется

Основные типы свайных опор изготавливаются из армированного бетона и металла. И тот, и другой разрушается под действием воды:

При проникновении влаги бетон выщелачивается с образованием микропор, через которые вода достигает каркаса внутри ж/б опор и вызывает коррозию железа.
Капиллярная влага поднимается вверх по бетонным сваям, добирается до деревянной обвязки, стимулируя гниение бруса, появление плесени и порчу нижних венцов постройки.
В стальных опорах чаще поражается внутренность ствола, где при перепадах температур образуется конденсат, провоцирующий появление ржавчины и истончение стенки.

Однако наибольшей опасности подвергается ростверковая надземная часть фундамента, поэтому особое внимание рекомендуется уделять именно ей. В частном секторе строительства, где владельцы стремятся проводить некоторые строительные операции своими руками, чаще всего ошибки делают при гидроизоляции между сваей и брусом. Этот способ в числе других мы рассмотрим ниже.

Какие материалы используют

Перечень применяемых для гидроизоляции средств, которые предлагают специализированные производства, довольно обширен:

Рулонные. К ним относятся обычный рубероид, пергамин, техноизол, стеклорубероид и др. Для антикоррозийной защиты свайного фундамента могут использоваться только те материалы, в которых основой не является картон.
Мембранные. Сюда входят полиэтиленовые и поливинилхлоридные мембраны, которые могут быть профилированными или плоскими. ПВХ-мембраны стыкуются строительным феном с образованием монолитного шва, полиэтилен выстилают с нахлестом и скрепляют сваркой. Оба вида используются лишь как дополнительное защитное средство.
Обмазочные. В эту группу включают битумные и битумно-полимерные мастики, цементно-полимерные смеси, полимерные составы на силиконовой или акриловой основе. Их наносят валиком или кистью, они достаточно прочны и удобны в применении.
Напыляемые. Для распыления по защищаемой поверхности используются специальные устройства, с помощью которых создают монолитное прочное покрытие. Могут содержать битум, полиуретан, акрил и другие вещества с эффектом вулканизации. Также смеси содержат жидкую резину и придающие эластичность добавки.
Проникающие. К числу самых распространенных относят пенетрон (для бетона), пенекрит (для швов и трещин), пенеплаг (быстротвердеющий), пронитрат (аналог капиллярной изоляции). Сухие смеси разводят по инструкции производителя и наносят на влажную бетонную поверхность — дважды с временным интервалом. Препарат проникает в глубь бетонного камня на 10-12 см, при этом образуются нерастворимые кристаллы, заполняющие все поры. Они не разрушаются в течение всего срока службы свайного фундамента.
Пропиточные. В отличие от проникающих, действуют более поверхностно, без глубокой химической реакции, чаще всего в качестве добавочного средства. Основные разновидности — эпоксидные и полиуретановые пропитки, составы с содержанием цемента и активных добавок, жидкое стекло.

Подходящую разновидность выбирают в зависимости от функциональных характеристик свайных столбов и локализации участка конструкции, которую необходимо защитить.

Способы гидроизоляции

Каждый свайный фундамент состоит из ряда опор, погруженных в землю и по верхушкам объединенных ростверком. Защиты от избыточной влаги требуют как опорные элементы, так и обвязка. Технологию подбирают, ориентируясь на материал, из которого сделаны опоры, и конструкционные особенности основания. Основными методами гидроизоляции являются механический (мембраны и пленки), химический (проникающие, напыляемые), с использованием битума, инъекционный (пропитки).

Гидроизоляция винтовых свай

Стальная опора — это металлическая полая труба с лопастным наконечником в нижней части. При монтаже свайного фундамента столбы закручивают на требуемую глубину в соответствии с проектными чертежами, верхушки с технологическими отверстиями срезают на высоте ростверка (20-40 см), стволы заполняют сухой смесью песка и цемента, приваривают оголовки (под деревянную обвязку) или объединяют швеллером (для строений из кирпича, блоков). Гидроизоляцию металлических свай проводит производитель: на заводе металл тщательно зачищают, обезжиривают и покрывают специальными составами. Для стандартных изделий это двухкомпонентная грунт-эмаль, для кислотных и с повышенной влажностью почвы проводят обработку горячим цинкованием (снаружи и внутри). На месте установки с целью предотвращения внутренней коррозии в полости стволов засыпают ЦПС — при появлении конденсата она превращается в прочный бетон, надежно блокирующий доступ воздуха внутрь. Когда монтажные работы окончены, сварные соединения и срезы металла мастера закрашивают эпоксидной грунтовкой, предотвращающей образование ржавчины.

Гидроизоляция буронабивных свай

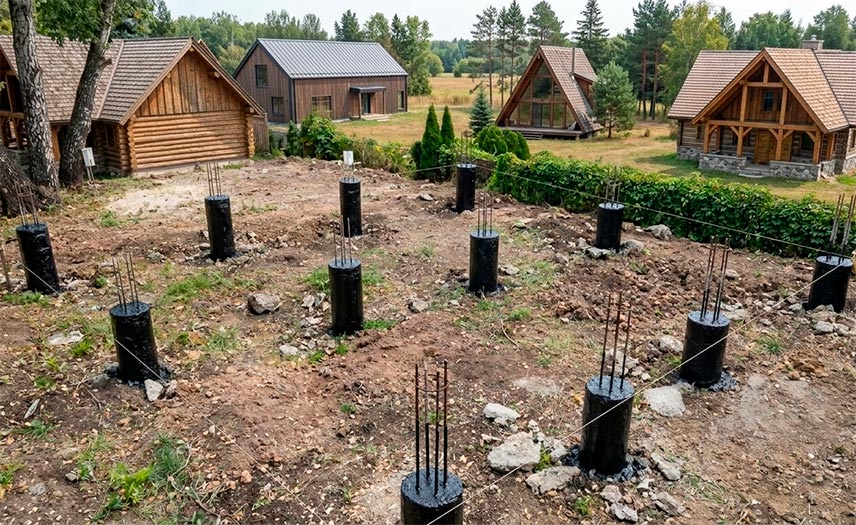

Для монтажа данного типа столбов в грунте бурят скважины на глубину, предусмотренную проектом. На дно засыпают подушку из песка и цемента, застилают гидроизолирующим слоем (рубероидом), устанавливают каркасную конструкцию из 3-4 продольных прутов, скрепленных металлическими хомутами при помощи катанки. Для гидроизоляции свай рубероидом свертывают полосу материала в гильзу, скрепляют проволокой или скотчем и вставляют в скважину, куда потом заливают бетон. Вместо рубероида может быть использован стеклохолст с битумной пропиткой или асбестоцементные трубы. Таким способом полностью отсекается контакт бетонной смеси с грунтовой влагой, исключается риск порчи сформированного бетонного камня.

Гидроизоляция забивных свай

Изготовление столбов ЖБИ для фундамента возможно только на заводе — опоры обладают крупными габаритами и большой массой. На производстве бетонный раствор заливают в формы, где уже находится заранее помещенный внутрь армокаркас. Эти изделия имеют большую несущую способность и чаще всего применяются при строительстве МКД, но возможно использование и при возведении индивидуальных коттеджей. Установку можно сделать лишь при помощи тяжелой техники (копера), который забивает их в землю (ударный метод). При этом любые поверхностные и пропиточные гидроизолирующие материалы для погруженных в почву частей неэффективны. Защиту проводят с помощью проникающих гидрофобных составов на основе полиуретана, акрила или битума, еще на стадии изготовления запирающих все поры в бетоне и препятствующих напитыванию его влагой. Покрытие тех частей столбов, которые находятся над землей, делают общими способами, используя рулонную гидрозащиту, полимерные составы, битумные мастики.

Гидроизоляция ростверка

В зависимости от технических особенностей фундамента и применяемого для объединения опор материала изменяется и технология защиты от влаги:

Металл. При покрытии металлических деталей превалирующим выбором являются эпоксидные грунтовки, битумная мастика, горячий битум. Подойдут также любые напыляемые составы или обмазочные гидроизоляторы. Пристальное внимание следует уделять чистоте металлической поверхности, толщине и целостности защитного слоя, степени влагонепроницаемости средства. В противном случае покрытие отслоится после первого перепада температур.

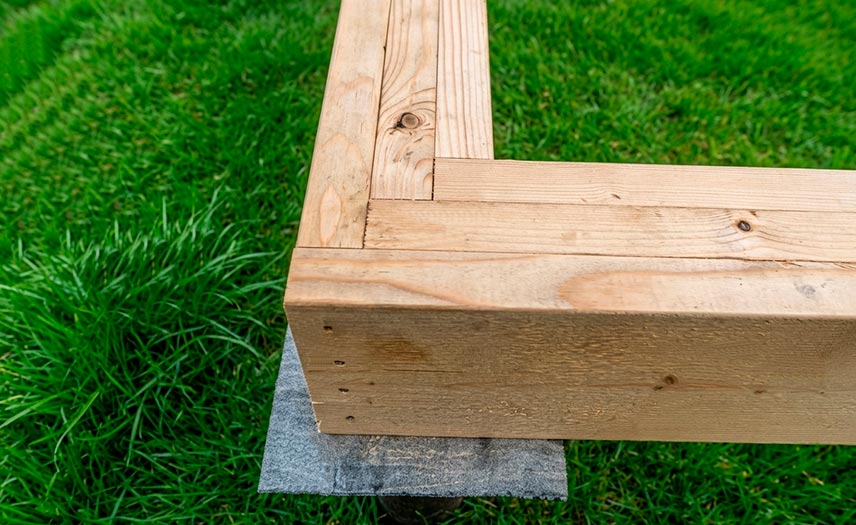

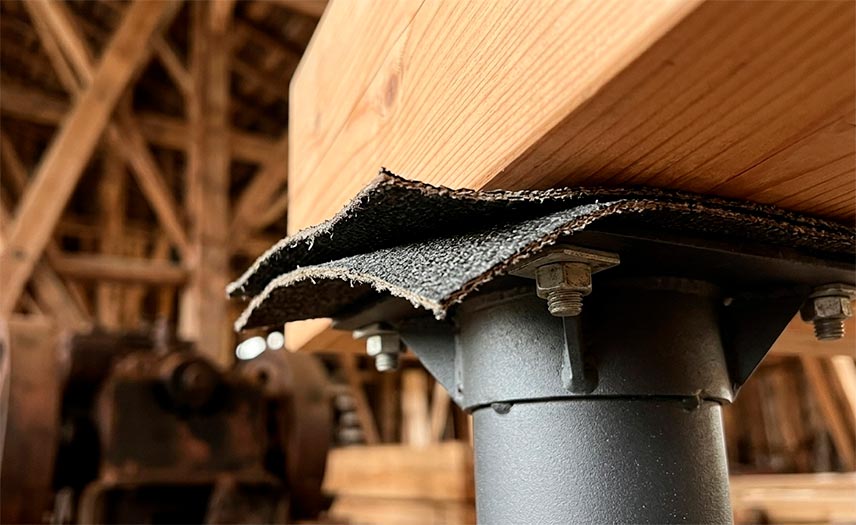

Дерево. Здесь самого внимательного отношения требуют не только части ростверка, но и места стыка с опорами. Сама древесина пропитывается антисептиками и антипиренами на этапе изготовления, при монтаже обрабатываются спилы. Могут применяться мастики, гудрон, составы на основе масел. Запрещается пропитывать дерево креозотом и подобными ему средствами, имеющими сильный токсичный запах. Также выполняется отсечная гидроизоляция на оголовки свай при монтаже — чаще всего на них укладывают 2-3 слоя рубероида.
Железобетон. Такой ростверк обычно используют для объединения бетонных столбов, то есть и методы защиты аналогичны: битумные мастики, пропиточные смеси, жидкая резина. Если роль обвязки выполняет мелкозаглубленная лента с утеплением, защитную роль по бокам выполняет ЭППС — он достаточно прочен и водонепроницаем, нужно лишь позаботиться об изоляции стыков. Нижнюю поверхность ленты защищают на стадии монтажа: после засыпки подушки выстилают поверхность траншеи рубероидом с нахлестом полос и промазкой битумом.

Универсальным бюджетным средством специалисты признают битумные мастики (более просты в применении) и горячий битум (глубже проникает). Не менее эффективны и напыляемые материалы, которые также имеют свои особенности и специфику применения, не настолько доступны в ценовом отношении.

Видео описание

Заключение

Теперь вы знаете о типах гидроизоляции железобетонных свай, металлических опор, буронабивных столбов, применяемых для обработок средствах и технологиях. Основная функция такой защиты — сохранить свайный фундамент в рабочем состоянии на предельно длительный срок. Пренебрегать этой операцией нельзя, поскольку действие влаги без изоляционных материалов будет стремительным и разрушающим. Выбор подходящего способа и состава полностью зависит от свойств фундаментного основания, но экономить на этом этапе строительства не стоит — ведь от него зависит долговечность всей постройки.
