Забор на винтовых сваях своими руками

Свайная технология очень популярна, так как обладает массой преимуществ. Она используется не только для строительства фундаментов жилых построек, но и для ограждений. Используя пошаговую инструкцию по установке забора на винтовых сваях своими руками, вы сможете правильно его поставить с существенной экономией средств и в самые короткие сроки. В нашей статье мы расскажем все за и против, какие лучше использовать стальные опоры и как их вкрутить.

Содержание

Какие винтовые сваи для забора выбрать?

Подбирайте свайные опоры, которые будут максимально соответствовать особенностям вашего будущего ограждения, рельефу и грунтовым условиям на участке.

Виды

Различают следующие виды винтовых свай для забора, исходя из формы их ствола:

Круглые. При производстве ствол делают из круглого профиля.
Комбинированные. Надземная часть квадратный профиль, подземная — круглый для облегчения закручивания в грунт. Обе части соединены сваркой.
Квадратные. Полностью выполнены из профиля квадратного сечения.

Комбинированные модели пользуются самым высоким спросом, так как обладают более эстетичным видом.

Размеры

Выбирают подходящие изделия, ориентируясь в первую очередь на следующие размеры:

Диаметр — определяющий параметр, который влияет на несущую способность. Довольно часто используется свая 57 для забора из сетки 3d Гиттер или Рабица. Для ограждения из профнастила нужны винтовые сваи диаметром 76 мм (также подойдет для металлического штакетника). Для массивных кованых или кирпичных столбов — СВС 89-108. Если модель комбинированная, устанавливают опоры с верхней частью соответствующего сечения: для Ø 57 мм — профиль с сечением 50-60 мм, для Ø 76 — 60 мм, для Ø 89 — 60-80 мм, для Ø108 — 100 мм.
Длина ствола зависит от высоты забора и структуры грунта. Чем больше глубина закручивания (глубина промерзания почвы и залегания плотного пласта, которые определяют с помощью пробного бурения) и выше ограждение, тем длиннее выбирают модели изделий. На одном участке могут использовать столбы различной длины, если участок с неровным рельефом или твердый грунт находится на различной глубине. Наибольшей популярностью пользуются модели длиной 3,5 и 4 м.

Внимание! Для забора лучше использовать изделия заводского, а не кустарного производства — это гарантирует качество материала, сварки и стойкости антикоррозийного покрытия.

Расстояние между сваями для забора

Рекомендуемое расстояние между опорами составляет от 2 до 3 м и зависит от:

Типа навесного материала.
Типоразмера металлических столбов.
Несущей способности грунта.
Ветровой нагрузки (если покрытие сплошное — профлист, поликарбонат, штакетник впритык).

Максимально допустимый интервал для легкого навесного материала составляет 3 м. Более точный результат можно получить с помощью онлайн-калькулятора, который учитывает все необходимые факторы, или заказать расчет в специализированной компании.

Этапы монтажа

Прежде, чем начинать строительство свайного фундамента для забора, определите тип каркаса, на котором будет крепиться навесной материал. Вариантов может быть два. Первый предусматривает единое изделие: берут стальную опору длиной до 4 м, закручивают ее на необходимую глубину 1,7 м (среднее значение). При подравнивании верхушек срезают верхний кусок трубы с монтажным отверстием (10-15 см) и получают столбы высотой от 2 м. Такое решение используют в 97% случаев. При втором погружают ствол, оставляя над поверхностью земли небольшую часть, а после подравнивания приваривают оголовок, к которому приваривают столб квадратного сечения нужной длины. Этот вариант используют, если грунт проблемный, и неизвестно, на какую глубину закручивать сваи для забора.

Чтобы самостоятельно установить ограждение, необходимо строго придерживаться пошаговой инструкции. Рассмотрим порядок монтажа поэтапно:

Разрабатывают схему ограды: расположение на участке с учетом перепада высот, протяженность ограждения, место для въездной группы (обычно напротив входа в дом), расстояние между опорами. Обязательно рассчитывают, сколько нужно купить винтовых столбов для забора, а также количество навесного материала.
Размечают расчищенную территорию и устанавливают колышки в местах вкручивания.
Начинают установку с угловых столбиков: в выкопанный приямок (до 30 см) помещают наконечник, продевают в технологические отверстия длинные рычаги (лом или отрезки трубы) и с нажимом вращают по часовой стрелке. Если опора комбинированная, на нее надевают специальный вороток с петлями, куда уже вставляется лом. Для этого потребуется 2 человека.
Правильно провести монтаж можно только при постоянном контроле вертикальности ствола — на него закрепляют магнитный уровень и следят при закручивании (отклонение не более 2°).
Ориентируясь на предварительные расчеты и возросшую трудность закручивания, можно понять, что наконечник достиг требуемой глубины.

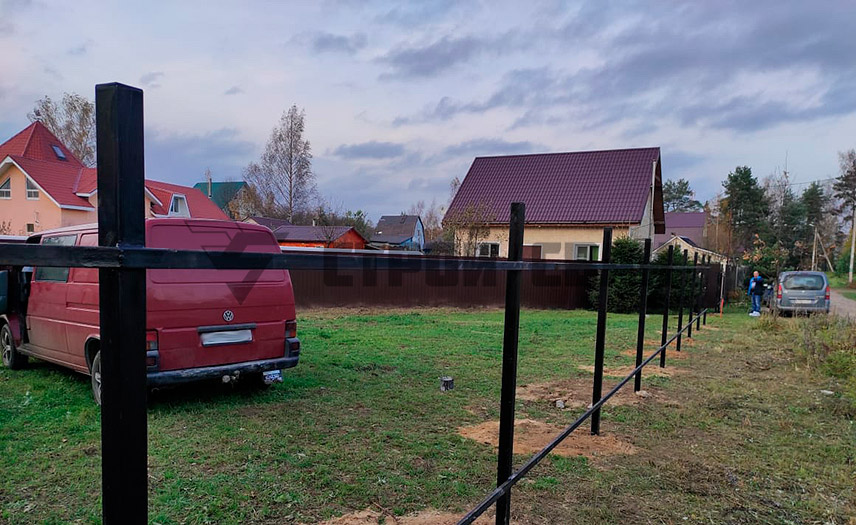

Когда все столбы закручены, их верхушки подравнивают по горизонтали, используя нивелир: делают отметку на нужной высоте у одной опоры и по ней отмечают нужную высоту на остальных, после чего срезают лишнее.

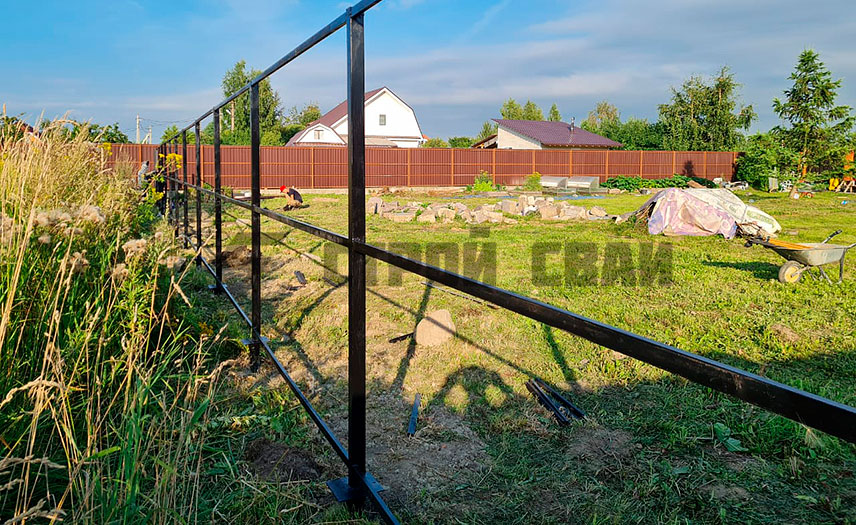

Для поперечных лаг выбирают квадратный профиль 40×20×2 мм. Отмеряют и приваривают поперечины нужной длины в 2 или 3 уровня в зависимости от высоты ограды. Третий ряд также монтируют для тяжелых секций.
Лаги закрепляют на расстоянии 300-400 мм от земли и на таком же расстоянии от верхней кромки.
Прокрашивают места сварки и среза грунтовкой, накрывают столбики пластиковыми заглушками.

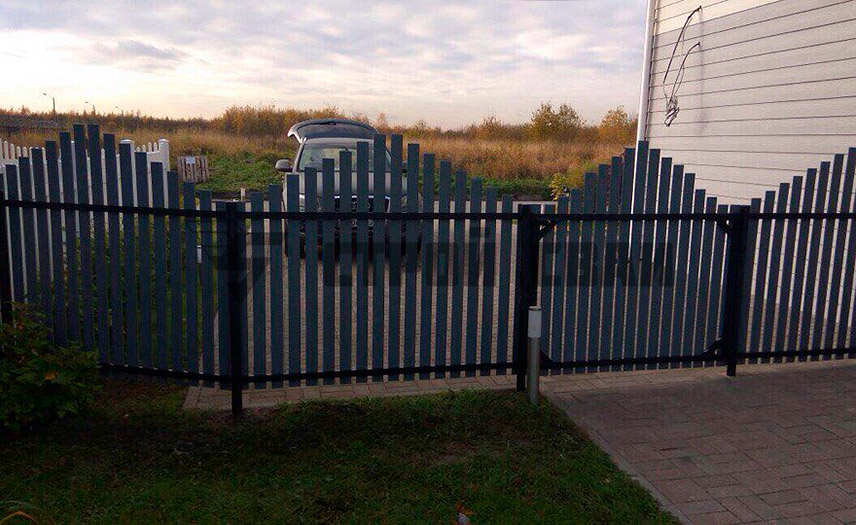

Монтируют навесной материал на каркас. Для сетки применяют хомуты, крепеж паук или прижимные пластины с болтами и гайками (лаги не нужны). Металлический и деревянный штакетник, профлист крепят к лагам, фиксируя кровельным крепежом.

Вкрутить винтовые сваи для забора довольно просто, если следовать технологии и рекомендациям, и это можно сделать даже при отсутствии каких-то особых навыков.

Как приварить заборный столб к винтовой свае

Перед началом работ очищают металлические поверхности от всех типов загрязнений, а при соединении встык, чтобы обеспечить хорошую проварку металла, снимают фаски с краев. Тщательно проверяют совпадение осей стальной опоры и стойки — наличие даже небольшого перекоса создает точечную нагрузку и провоцирует деформацию конструкции.

В зависимости от конструкции винтовой опоры, ее типа, условий эксплуатации прикрепить столб к свае можно несколькими способами:

С помощью косынок или накладок. Металлические треугольники или прямоугольники можно приварить к стволу, а после к ним сваркой зафиксировать стойку. Данный метод способствует усилению жесткости соединительного крепления.
Непосредственно на сваю. Можно установить столб на сваю сверху: в закрученном отрезке делают надрезы, вставляют в него отрезок проката и обжимают по кругу, фиксируют сварным швом. Здесь важно добиться точного совпадения сечений, что не всегда возможно.
Через швеллер. На нижнем конце столба приваривают швеллер, который затем крепят к оголовку. При этом методе хорошо распределяются нагрузки.
Через оголовок. Приварить столб к оголовку сваи — наиболее надежный, простой и популярный способ. Стандартный оголовок — это «стакан» с «пяткой» (монтажной площадкой), которым закрывают торец ствола после подравнивания и монтажа. Заборную стойку прикрепляют к его площадке. При этом равномернее распределяется вес, а соединение остается достаточно надежным.

После проверки единства осей прихватывают металл в нескольких точках, еще раз проверяют по уровню правильность положения и только после этого приступают к сварочному процессу. Швы делают частями с противоположных сторон, чтобы исключить перегрев металла. После окончания зачищают их от окалины.

Важно оставить несквозное отверстие для выхода конденсата при монтаже полого отрезка проката. Опытные строители рекомендуют никогда не использовать бывший в употреблении прокат — он ослаблен и не прослужит долго.

Выбор и монтаж профнастила

Данный навесной материал пользуется самым высоким спросом у потребителя. При покупке обратите внимание на несколько параметров:

Рельефность. Для ограды достаточно 20 мм (маркировка С-ХХ), у моделей отсутствует гидрозамок, а крайние волны у листа впалые.
Покрытие. Для стационарных ограждений оптимальна монохромная окраска, самый долговечный вариант — цветной полиэстер.
Толщина. Высокая прочность у листов с толщиной от 1 мм или штампованными ребрами жесткости.
Кромка. У готовых листов она ровная и покрыта антикоррозийной защитой, для рельефной в компании могут вырезать нужный узор и обработать на месте.

Есть несколько важных особенностей, которые необходимо знать при самостоятельном проведении установки. Верхнюю кромку выравнивают по натянутому шпагату: для удобства монтажа — немного выше нужного уровня. Нижняя кромка листа должна располагаться выше земли на 20-25 см — оставшееся пространство заполняют мелкоячеистой сеткой, которую натягивают на рамку из уголка и крепят в 2-3 местах к нижней перекладине каркаса. При высоте ограды более 1,5 м к 2 основным лагам добавляют дополнительные горизонтальные перемычки, а при ширине пролета более 2 м — и вертикальные. Обшивку листами начинают с угла, закрепляя лист к перекладине кровельными саморезами. Стыки впоследствии закрывают кровельным коньком. Новый лист крепят с перехлестом в одну волну на верхней направляющей сквозь 2 листа, крепление к каркасу делают через 1 волну. Если поворот менее 25°, полотно просто загибают. В противном случае материал подрезают, а срез обрабатывают битумной мастикой.

Плюсы и минусы забора на винтовых сваях

Свайно-винтовое основание отличается рядом значительных и несомненных преимуществ:

Прочность и долговечность. Стальные опоры изготовлены из лучших марок стали (Ст-20, Ст-10, 09Г2С), имеют высокую несущую способность, служат до 80 лет.
Скорость. Установка свайных конструкций возможна как вручную (бюджетный вариант), так и спецтехникой (вдвое быстрее). Но даже монтаж своими руками — это дни, а не недели, как при использовании бетона.

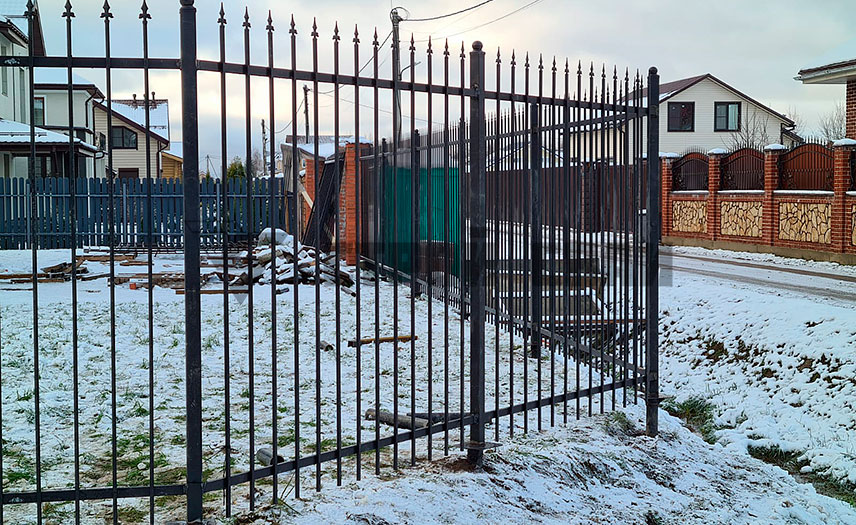

Установка в любое время года. Металлические стержни можно вкрутить в любой грунт, в том числе в мерзлый, без потери качества конструкции.
Сокращение затрат. Цены на винтовые сваи для забора в сравнении с установкой ж/б основания ниже на 50-70%, а буронабивных столбов — на 20-30%.
Универсальность технологии. Свайные каркасы для оград можно устанавливать на любых по условиям участках: с неровным рельефом, даже при больших перепадах высот (на склонах), на грунтах с низкой несущей способностью и пучинистых, вблизи водоемов или на заболоченных местах.
Многообразие моделей. Стальные опоры выпускаются в широком выборе размеров и конструкций — можно подобрать оптимальный (надежный и без переплат) вариант для строительства объекта с любыми габаритами и сложностью.

К числу недостатков применения технологии для ограждений относят невозможность монтажа в скальный грунт, риск повреждения защитного покрытия при закручивании и снижение из-за этого срока службы, затраты на исследование структуры и состава почвы.

Видео описание

Заключение

Теперь вы знаете, какие выбрать и как установить винтовые сваи для забора своими руками. Даже без строительного опыта это несложная задача, если сделать правильные расчеты и следовать пошаговой инструкции. Созданное по всем правилам ограждение будет служить много лет. Если у вас остались вопросы, то можно обратиться за консультацией к специалистам в профильной фирме, где в том числе можно заказать проект с монтажом под ключ.
