Подпорная стена на винтовых сваях своими руками

На территориях со значительными перепадами высот часто возникает необходимость укрепления неровных склонов. Тогда на помощь приходят опорные сооружения из различных материалов, устанавливаемые по краю нестабильного участка. Сегодня мы рассмотрим, что такое подпорная стенка на винтовых сваях, ее основные функции, какие стальные опоры используют для ее строительства, порядок установки, основные плюсы применения технологии.

Содержание

Для чего требуется

Основные задачи возведения подпорных конструкций состоят в нескольких направлениях. Во-первых, для укрепления грунта: сооружения останавливают сползание и осыпание земли на наклонных площадях. Также они решают проблему усиления береговой линии: по берегам рек, озер, искусственных водоемов подпорные стены предотвращают размыв почвы. Еще — с целью улучшить ландшафтный дизайн: устройство свайного основания на местах с сильным уклоном позволяет создавать ровные террасы под посадки или для прокладки тропинок, автомобильных проездов. И, наконец, чтобы повысить безопасность строений: винтовые опоры позволяют укреплять косогоры, находящиеся близко к фундаментам построек.

Как и любая свайно-винтовая конструкция, опорная стена для надежной установки требует полноценного проектирования: изучения грунтовых характеристик, расчета предполагаемых весовых нагрузок, определения главных параметров металлических столбов, составления схемы их расположения.

Какие сваи используют

Железные винтовые опоры оптимальны для монтажа своими руками — они достаточно прочные, сравнительно недорогие, а для возведения небольших опорных стенок на придомовой территории чаще всего выбираются небольшие типоразмеры с низким весом. На основании параметров подпорной стены на сваях рассчитывают главные характеристики опор:

Типоразмер (диаметр ствола) — отвечает за несущую способность подпорной стены. СВС 89-108 выбирают для создания крепления на местах с небольшим наклоном. СВС 133-219 подойдет для склонов с большой высотой.
Форма и количество лопастей. Для получения высокого сопротивления выдергивающим нагрузкам и обеспечения хорошей устойчивости берут модели с широкими лопастями, количество которых может доходить до 4 штук.
Тип наконечника. Оптимальный вариант зависит от вида грунта: при высокой его плотности, содержании каменистых и щебневых прослоек надежнее устанавливать литой, во всех остальных случаях выбирают сварные, обладающие достаточной прочностью.
Толщина металла. Из нескольких предлагаемых производителями разновидностей подыскивают ту, которая имеет максимальную толщину, гарантирующую самое большое сопротивление нагрузкам и коррозии.

Кроме этого, при разработке проекта обязательно указывают длину ствола. По технологии каждая опора свайно-винтового фундамента должна достигнуть твердого пласта почвы ниже уровня зимнего промерзания и плотно в него закрутиться лопастью. Это правило делает конструкцию невосприимчивой к силам морозного пучения. Для особо кислых и влажных грунтов в качестве антикоррозийного покрытия может быть выбрано горячее цинкование взамен стандартной двухкомпонентной грунтовки.

Монтаж

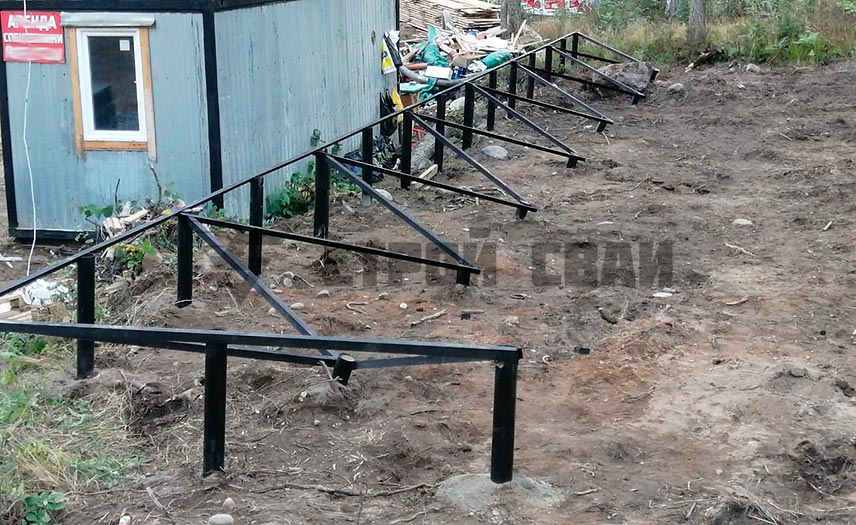

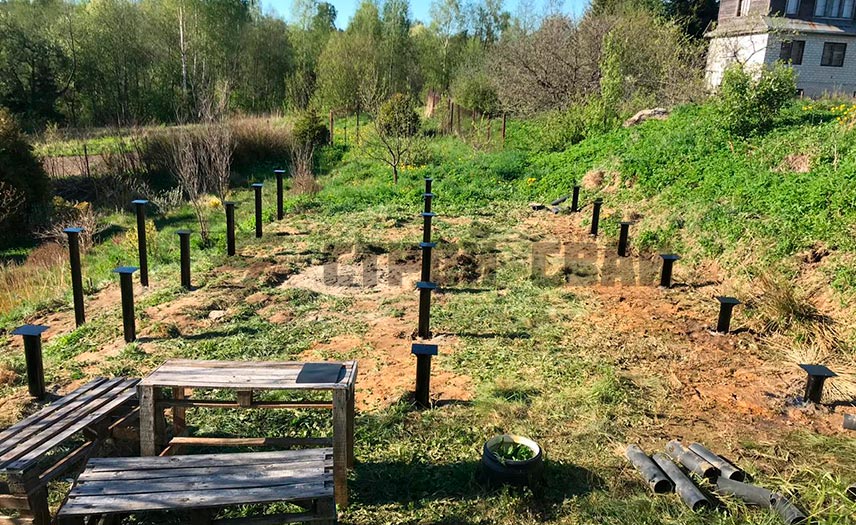

Когда проведено полноценное исследование геологии и геодезии территории, подобраны оптимальные параметры винтовых свай, приступают к установке стенки. Размечают линию расположения стальных опор по нижнему краю участка, требующего укрепления. Местоположение каждой отмечают вешкой, а интервал между ними делают в соответствии с проектными расчетами. Ставят лопастной наконечник в приямок на месте первой вешки. В технологические отверстия на верхушке продевают рычаг (лом), если выбран ручной способ, или закрепляют через железную шпильку вороток манипулятора заказанной спецтехники (при механизированном методе). При ручном способе вращают рычаг с нажимом силами двух рабочих (еще один контролирует вертикальность ствола), при использовании техники — просто включают оборудование. Закручивают винтовой столб до достижения проектного уровня, который определяется по уже имеющемуся заглублению и моменту «отказа» сваи — когда вращение становится затрудненным, а монтажные отверстия начинают деформироваться. Когда закручивание закончено, над поверхностью земли остаются стволы высотой примерно одинаковой с верхней точкой участка (если длины не хватает, используют удлинители). Вершины свай подрезают по уровню, в полости насыпают ЦПС для предотвращения коррозии и устанавливают ростверк из металлопроката (швеллер, уголок), при необходимости приваривают поперечные лаги каркаса, которые позже закрывают листовой сталью. В декоративных целях стенку можно покрыть профлистом. В образовавшееся пространство между подпорной стеной и верхней частью участка засыпают щебень, строительный мусор и т. д., поверх укладывают слой грунта.

При небольшом количестве СВС и их малом типоразмере (Ø 89-108 мм включительно) работы можно провести и вручную силами 3 человек, но только при низкой или средней плотности грунта. Если в почве есть каменистые прослойки, планируется крупное по объемам строительство, большая глубина закручивания или нужно поставить типоразмер от СВС 133 и больше, то рациональнее заказать спецтехнику. Она работает вдвое быстрее, а из-за создаваемого воротком с гидроприводом высокого крутящего момента качество установки тоже улучшается.

Преимущества использования

В частном строительном секторе заказчики предпочитают вместо бетонных использовать винтовые сваи из-за их очевидных достоинств:

После монтажа таких столбов можно сразу продолжать дальнейшее строительство, их не нужно армировать, искать опалубку и выжидать месяц для набора прочности, как в монолитных буронабивных опорах, или использовать тяжелую технику, как для забивных.
Установка стенки выполняется буквально в течение дня, причем возможна своими руками, если позволяют особенности проекта.
Завинчивание металлических столбов используется не только в утилитарных, чисто практических целях (выравнивание поверхности земли), но и для улучшения ландшафта в саду или на приусадебном пространстве.
Подпорную стенку на сваях, в отличие от бетонных аналогов, можно ставить в любое время года независимо от температуры окружающей среды.
Долговечность свайно-винтовых оснований из стандартных изделий достигает 80 лет, а при использовании моделей с цинковым покрытием — 150.
Стоимость реализации проекта будет на 30-40% ниже, чем при монтаже конструкций из бетона, особенно при закупке металлоконструкций напрямую от производителя.

Ассортимент выпускаемых специализированными заводами изделий позволяет подобрать СВС нужного типоразмера для конкретного проекта и избежать переплат.

Видео описание

Заключение

Теперь вы знаете, что такое опорная стена на сваях, зачем устанавливают такие сооружения, особенности применяемых для строительства моделей, плюсы и минусы свайно-винтовой технологии. И сможете, зная примерный порядок монтажа вручную или с использованием спецтехники, провести установку столбов на своем участке. Несмотря на кажущуюся простоту строительных работ, правильно выполнить возведение можно лишь при грамотном проектировании, основанном на данных обследования грунта и рельефа. На этом этапе услуги специалистов обязательны и являются гарантией надежности и долговечности вашей подпорной стены.
