Как сделать фундамент из бочек 200 литров под дом

При любом строительстве одним из первостепенных вопросов является уровень расходов. Стремясь как можно ниже опустить эту планку, народные умельцы изощряются в изобретении новых низкобюджетных способов, в том числе и при сооружении фундаментной конструкции. Один из набирающих популярность методов — возведение фундамента из 200-литровых бочек. Рассмотрим его особенности, порядок расчетов, изучим этапы строительства, проанализируем достоинства и недостатки методики, узнаем рекомендации опытных мастеров.

Содержание

Конструкция

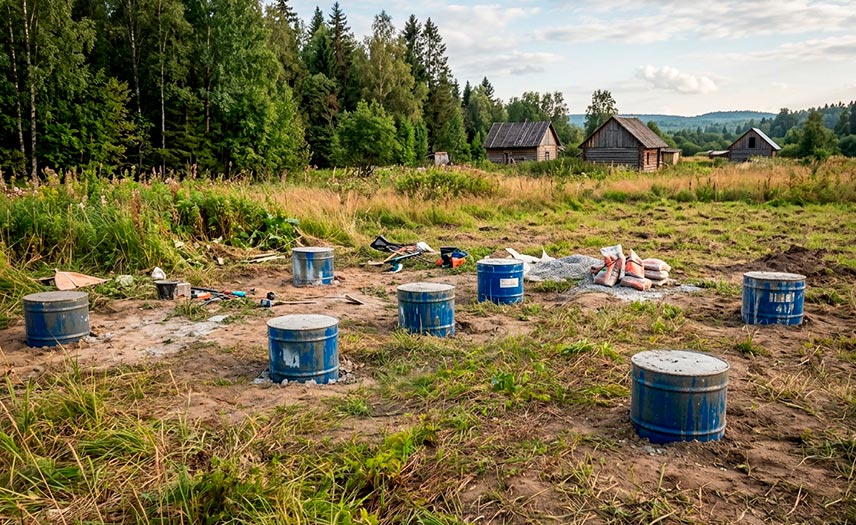

Строение основания аналогично столбчатому: под несколькими критическими точками постройки устанавливают опорные элементы, для создания которых и используются пластиковые или металлические бочонки. Как правило, это уже бывшие в употреблении емкости, приобретенные по бросовым ценам. Крышку убирают, а иногда срезают и дно, оставляя лишь обечайку. Можно сделать фундамент из пластиковых бочек, но металл все-таки более популярен — он прочнее, не боится перепадов температур, хотя и требует защиты от коррозии. Обечайки расставляют под углами постройки и, если нужно, еще по периметру (иногда — под несущими стенами). Заглубляют их наполовину, полностью или даже оставляют на поверхности — зависит от желания владельца и грунтовых условий. Внутренность заполняют бетонным раствором, который можно армировать или нет — тоже по желанию хозяина. Далее на опоры укладывают брус или сооружают железобетонный ростверк в опалубку. Получается основание как бы на столбах, в качестве которых и служат наполненные бетоном обечайки. С целью экономии раствора некоторые разрезают бочонки на 2 части по высоте. Еще можно добавлять в бетон битые кирпичи, строительный мусор и т. д.

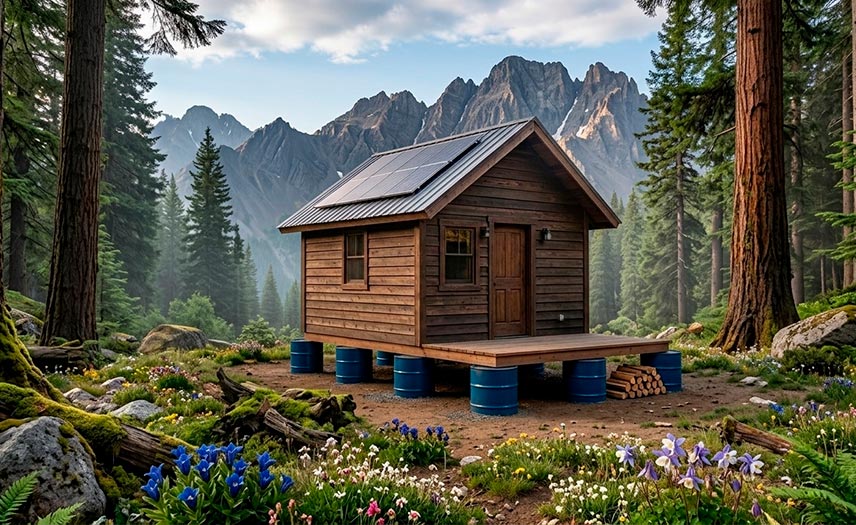

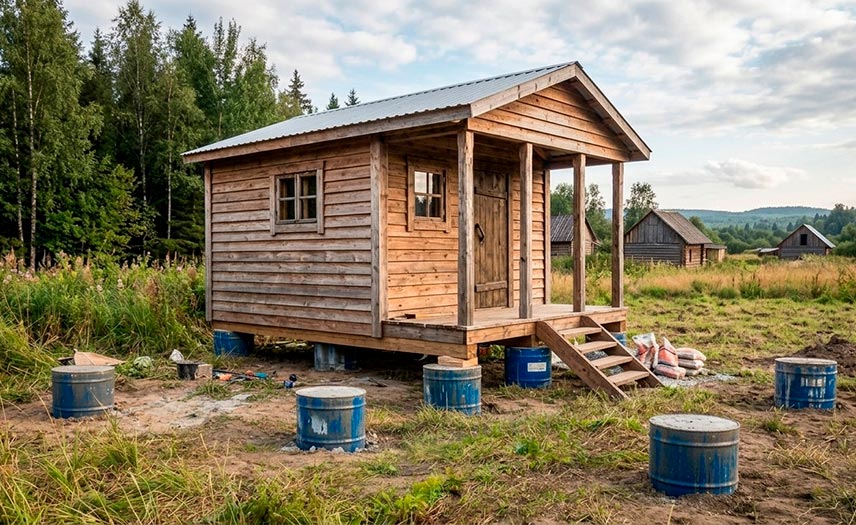

Такие фундаментные конструкции подходят лишь для плотных и сухих грунтов. Если почва пучинистая или с низкой несущей способностью, придется заглублять «столбы» ниже уровня промерзания, т. е. пропорционально возрастут и расходы (ставят 2 бочки друг на друга). Тем не менее, основания широко распространены в частном секторе и применяются при строительстве щитовых и каркасных дачных домиков, бань, летних кухонь, веранд, террас и других объектов с небольшой массой.

Сколько нужно бочек для фундамента

Примерно определить количество опорных точек можно, ориентируясь на аналогичный расчет для столбчатого основания. Под небольшие постройки (бытовка, гараж, баня) будет достаточно установки опор под углами — это минимум. Если габариты строения 3×4 м, количество увеличивают до 6 — еще по 1 под длинными стенами. Для размеров 6×6 или 6×8 м — столбов будет от 9 до 16. Равномерно распределяют точки размещения «столбов» по периметру, под несущими стенами. Средний интервал — 2-2,5 м, для более тяжелых объектов он сокращается до 1-1,5 м.

Наиболее точные и правильные расчеты для фундамента из железных бочек делают по формуле:S>γn F/γc Ro, в которой: S — площадь опоры в см²; γn — коэффициент надежности (1,2 справочная величина); γc — тип грунта.

В зависимости от грунтовых характеристик γc может означать:
• 1,4 — крупный песок;
• 1,3 — мелкие пески;
• 1,2 — пески пылеватые сухие, глина слабопластичная;
• 1-1,1 — пластичная глина (подходит для строительства кирпичных и каменных строений).

Буквой F обозначают массу дома или бани в кг. Ro (несущая способность почвы) тоже справочная величина в кг/см², которую берут из таблицы:

Крупный песок (гравелистый)

Песок средней крупности

Мелкий песок (сухой)

Мелкий песок (влажный)

Супеси сухие

Супеси влажные

Суглинки сухие

Суглинки влажные

Глины сухие

Глины влажные

2,5

Пример. Под строительство одноэтажного каркасного дома 6×6 м выбран участок с мелким влажным песком средней плотности (Ro = 2 кг/см²). Вес строительных материалов составляет 12000 кг.

Подставляем значения в формулу γn F/γc Ro = (12000×1,2) : (1,3×2) = 14400 : 2,6 = 5538 см². Такая опорная площадь нужна для данного объекта.

Диаметр бочки в 200 л = 59,4 см, отсюда площадь круга равна π*r² = 3,14×29,7²= 2770 см².

Если поставить опоры только под углами, то и тогда выражение S>γn F/γc Ro будет верным: 2770×4>5538.

Технология возведения

Важным нюансом, с которым следует определиться предварительно, является глубина промерзания земли, а также ее влажность. Особенно значение этот фактор имеет на местах с пучинистыми и слабонесущими почвами, при высоком УГВ. Высота стандартной обечайки составляет 85 см, т. е. в любом случае даже при полном заглублении бочонков точка замерзания не будет достигнута (если только в сугубо южных регионах).

Важно! Абсолютно устранить действие сил морозного пучения можно, заменив любые столбики на свайно-винтовой фундамент — металлические сваи всегда вкручивают в твердый слой грунта ниже максимальной точки промерзания.

Для снижения эффекта морозного пучения целесообразно сделать песчано-гравийную подушку, которая заменит значительную часть нестабильной почвы и обеспечит опорной конструкции более высокую надежность. Полностью процесс строительства столбчатого фундамента из бочек своими руками приведен ниже:

На участке с хорошо дренируемым грунтом расчищают площадку по габаритам немного больше размеров основания, убирают дерновый слой и выравнивают поверхность.
Делают разметку в соответствии с заранее выполненными расчетами и шагом установки.
Под каждый бочонок роют яму глубиной 50-70 см и немного шире по диаметру, на дно засыпают смесь гравия и песка в 15-20 см толщиной, слегка смачивают ее и трамбуют, застилают рубероидом.
Устанавливают обечайки в ямы, предварительно также обернув рубероидом (для защиты от влажного грунта), проверяют уровнем их вертикальность, просвет между железной стенкой и краем углубления заполняют ПГС (послойно и с уплотнением).
Внутрь устанавливают стальной каркас (3-4 рифленых горячекатаных прута, связанных поперечинами из гладкой арматуры) или закрепляют битым кирпичом несколько вертикальных стержней.
Заливают бетонным раствором послойно (по 10-15 см) с постоянным штыкованием, чтобы избежать образования пустот.
Для образования опорами цельной конструкции соединяют отдельные «столбы», используя металлические скобы или деревянные бруски с надежным креплением.

Если планируется строить из дерева, поверхность бетона после его залива и созревания покрывают рулонным рубероидом или битумной мастикой. При выборе бетонного ростверка каркасную арматуру делают на 20 см длиннее, чтобы обеспечить крепление с обвязкой: в установленную опалубку помещают армокаркас, соединяют со стержнями из опор и заливают раствором. Бетонированный ростверк может размещаться на грунте, быть в него заглубленным или даже выше поверхности земли.

Плюсы и минусы

У фундамента из металлических бочек есть как положительные, так и отрицательные стороны. К числу главных плюсов относятся:

Скорость установки. Монтаж несложный, для выполнения всех операций не потребуется привлечение спецтехники, а при наличии даже начальных строительных навыков работы можно выполнить своими руками.
Прочность. Металлические стенки служат надежной несъемной опалубкой, удерживающей бетонный заполнитель в нужной форме, создавая достаточную по размерам опору для постройки. Если используется пластик, это еще более долговечный вариант, не боящийся к тому же влажности и других атмосферных воздействий.
Экономичность. В отличие от обычного столбчатого основания, для конструкции из бочек придется потратиться вместо обычных досок для опалубки лишь на приобретение обечаек, которые довольно дешевы, а при использовании в качестве наполнителя битого кирпича затраты на проект еще снижаются.
Гидроизоляция. Кроме рубероида, изоляционным слоем, препятствующим проявлению разрушительного эффекта влажности, становятся сами бочковые стенки — ни пластик, ни металл влаги не пропускают.

Главным минусом технологии является необходимость правильно выбирать участок — такой фундамент подойдет не для всех грунтов. Даже для небольших построек подобные основания стоит возводить на почвах с хорошей плотностью, без риска подтопления или возникновения плывунов. Если этого не учесть, существует вероятность проседания некоторых опорных столбов и перекос конструкции вместе с возведенным на ней строением.

Советы

Строители со стажем, уже не раз применявшие методику, рекомендуют следовать нескольким проверенным правилам. Используемые при строительстве бочки должны быть прочными, не иметь трещин или повреждений, иначе под напором бетона они могут не выдержать. Особое значение имеет показатель влажности на участке: он должен быть хорошо дренирован, а если этого нет, стоит проложить хотя бы несложную систему труб. Для защиты обечаек при риске подъема УГВ могут потребоваться дополнительные меры по гидроизоляции. Не лишним будет и укладка геотекстиля под засыпкой, которая значительно снизит и даже полностью исключит вероятность прорастания сорняков. Во время сооружения подушки из ПГС особое внимание необходимо уделить тщательности уплотнения засыпки, а также ее послойному увлажнению для лучшего прессования.

Видео описание

Заключение

Теперь вы знаете, что из себя представляет фундамент из бочек, залитых бетоном, его конструкцию, технологию создания, алгоритм расчета материалов для строительства, сильные и слабые стороны метода. Это практичное и экономичное решение для строений с небольшими габаритами, которое вполне по силам даже начинающему мастеру. Однако, как и всегда в строительной сфере, перед выбором данного варианта стоит подробно проанализировать грунтовые характеристики участка и целесообразность применения именно этой методики.
